液压系统基础——流量、流速、流体流动状态
2019-5-6
来源:未知
点击数: 316          作者:未知
  • 液压系统基础——流量、流速、流体流动状态

    液压系统基础——流量、流速、流体流动状态

    流体力学常识流动是流体的一般运动。这虽然像是一句废话,但是很多基础性概念听上去都像是废话。流体流动规律中,有两大因素需要考虑:流量和流速。下面我们分别了解一下。
    1

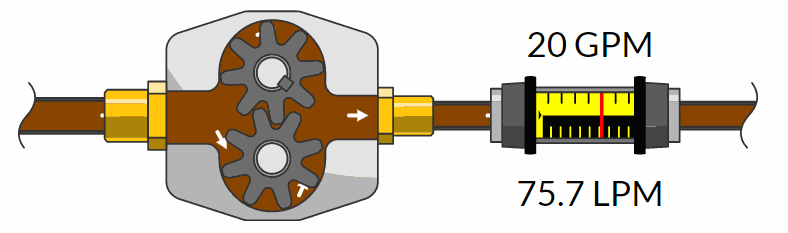

    、流量流量是指流体在单位时间内流过某一横截面积的数量。这个数量可以用体积来计量(体积流量),也可以用质量来计量(质量流量)。我们通常说的流量一般都是体积流量,单位为GPM(加仑每分钟)或者LPM(升每分钟),他们之间的换算关系如下,记住就行了:
    1
    加仑()=3.785411784
    1
    加仑()=4.546091881中的流量计是以上述两种单位制计量。

    1
    2
    、流速流速是指流体在单位时间内流过的距离。流速并不是一个可以直接测量的量,我们通常是用下述公式间接计算:流速V=流量横截面积A

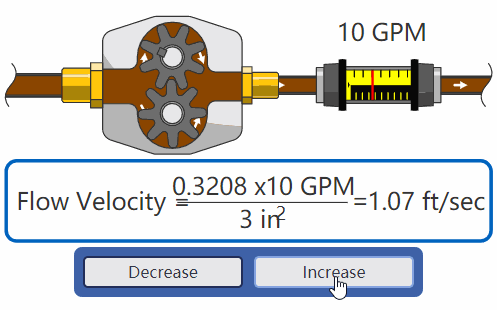

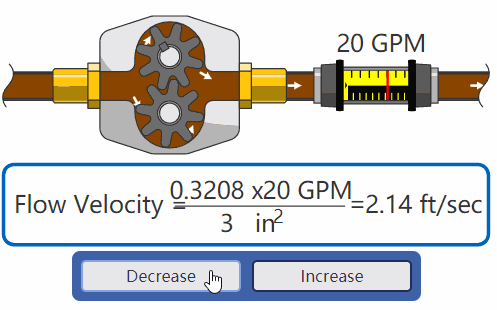

    也就是说,流速取决于流量Q和横截面积A的大小。如图2所示,如果我们增加或减少泵的出口流量,但是出口管子的直径不改变,那么流速会发生改变。即:减小流量,流速减慢;增大流量,流速加快。

    2
    同样,如图3所示,如果我们保持泵的出口流量不变,只增大或缩小出口管子的直径,那么流速也会发生改变。即:减小管径,流速加快;增大管径,流速减慢。

    3

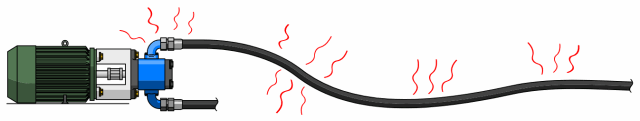

    当然了,流速的增加,会导致管子发热,我们都知道这是由于摩擦引起的,如图4所示。

    4

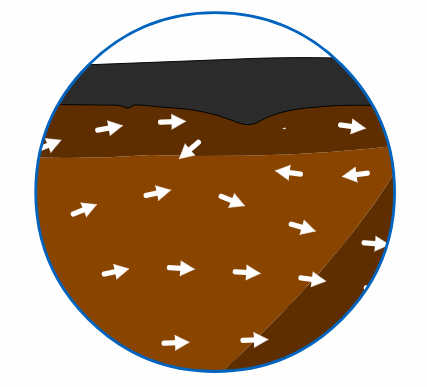

    可是,摩擦是如何产生的呢,或许图5会给我们一些启发。

    5

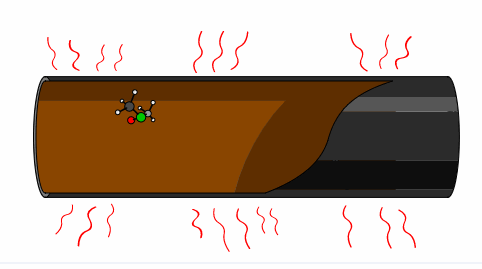

    5主要表达的是流体分子与管子内壁发生碰撞,导致流体的压力能,动能转化为热能向外散发到大气中去了。当然了,这只是一个示意图,并不是很准确。
    3

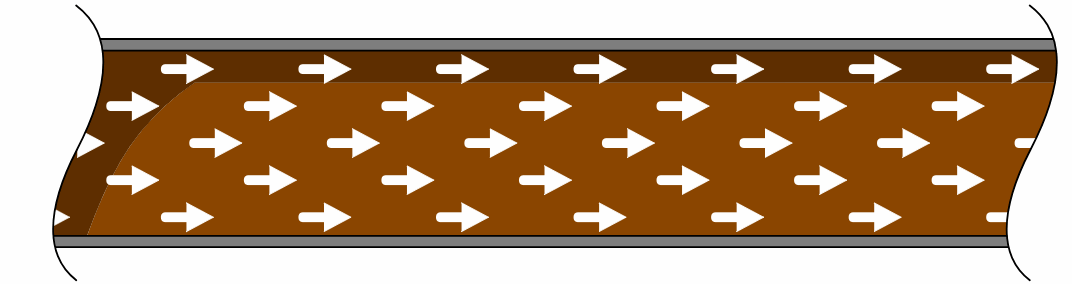

    、层流层流是流体的一种理想流动状态。其具体内容可表述为:流体在管内低速流动;流体质点沿着与管轴线平行的方向做平滑的直线运动;流体的流速在管子中心处******,接近管壁处最小。我们简单的用图6来示意。

    6
    4
    、紊流紊流也是流体的一种流动状态。其具体内容可表述为:流体在管内高速流动;各个流体质点的流线交织在一起,流场中有许多小漩涡;紊流会引起较大的能量损失。我们简单的用图7来示意。

    7

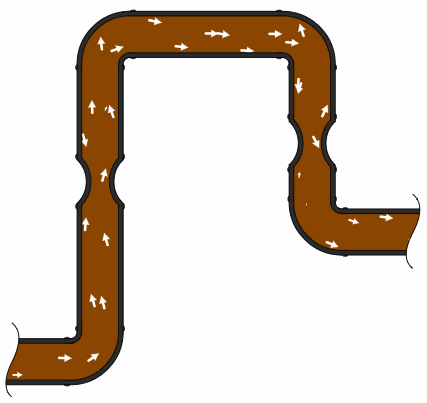

    在整个液压系统中,紊流多发生在管路发生弯曲的地方以及节流孔处,如图8所示。在设计液压系统时,我们可以尽可能增大管径和管接头的通径来改善这一现象。液压系统基础——流量、流速、流体流动状态

    8
